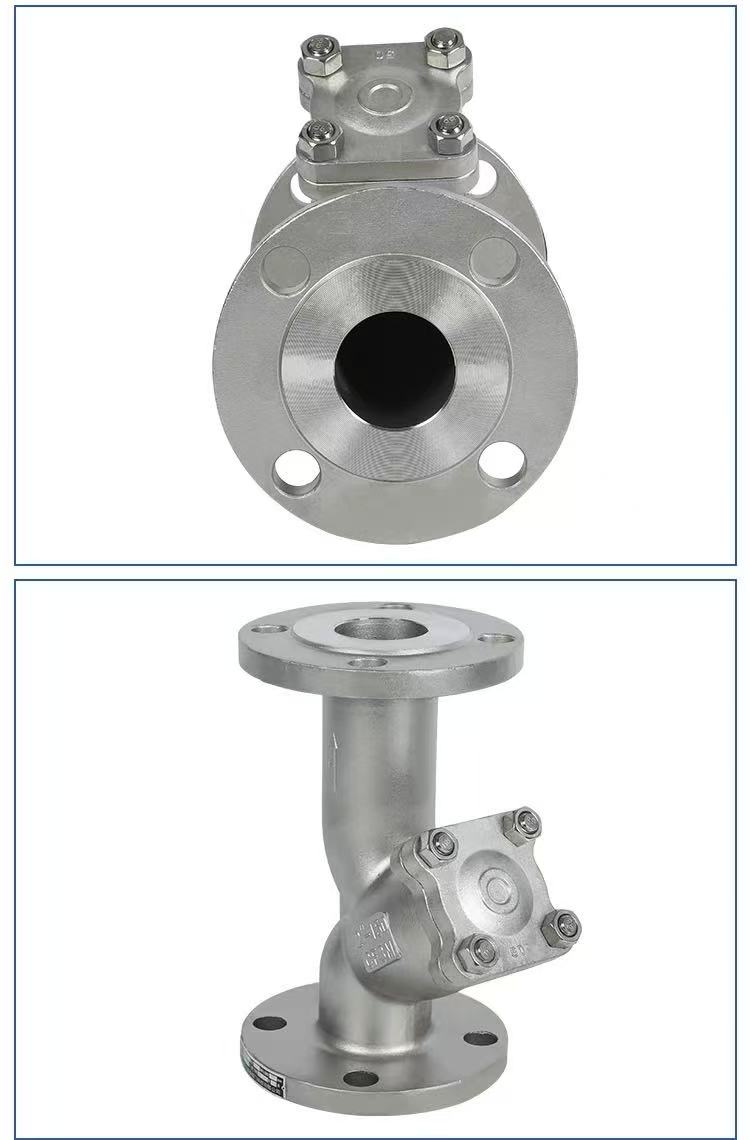

Amerika Standart Flanşlı Y tipli Filtr

İş prinsipi

Shenchi fabrikinin inteqrasiya olunmuş Amerika Standart Flanşlı Y tipli Filtri filtr ekranının tutulması prinsipi əsasında işləyir. Mühit giriş ucundan korpusa daxil olur və Y şəkilli strukturun içərisindəki filtr ekranından axır. Qatı çirklər filtr ekranının içərisində bloklanır, təmiz mühit isə çıxış ucundan keçir və çıxır. Filtr ekranının ümumi sahəsi borunun en kəsiyinin 3-4 qatını təşkil edir, nəticədə aşağı müqavimət və sürətli axın olur. Boşaltma üçün, alt tapanı açın və ya flanş qapağını çıxarın, filtr ekranını çıxarın, təmizləyin və sonra yenidən quraşdırın. Əsas gövdə WCB, SUS304 (CF8) və ya SUS316L (CF3M) materiallarından inteqrasiya edilmiş tökmə prosesindən istifadə etməklə hazırlanır, nəticədə qüsursuz korpus və etibarlı təzyiq müqaviməti əldə edilir. Shenchi məhsulları neft, kimya və suyun təmizlənməsi sənayesində istifadə olunan boru kəmərlərində çirklərin filtrasiyası üçün uygundur.

Məhsul parametrləri

Məhsulun adı: Amerika Standart Flanşlı Y tipli Filtr	Xüsusiyyətlər: (1/8"-4") DN6-DN100Spesifikasiyalar: (1/8"-4") DN6-DN100
Nominal təzyiq: PN16	Korpus materialı: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartlar: ANSI, BS, DIN, ISO, JIS	Tətbiq olunan temperatur: -20℃ ~ +150℃ (normal), +350℃-ə qədər (yüksək temperatur növü), -196℃-ə qədər (aşağı temperatur növü)
Daxili Metal Material: WCB, SUS304 (CF8), SUS316L (CF3M)	Orta temperatur: Yüksək temperatur, aşağı temperatur, orta temperatur, normal temperatur
Əməliyyat üsulu: əl ilə	Möhürlər: EPDM, PPL
qoşulma üsulu: flanş bağlantısı	Tətbiqlər: Su, hava, qaz, yağ, maye və s.
Mənşə: Çin	Nümunə: Nümunələr mövcuddur

Quraşdırma üçün əsas məqamlar

İstiqamətin təsdiqi, flanşın hizalanması və bərkidilməsi, boru kəmərinin dəstəyi və mühafizəsi.

Shenchi American Standard Flange Y tipli Filtrləri quraşdırarkən üç əsas məqama diqqət yetirin: Birincisi, axın istiqamətini təsdiqləyin. Klapanın gövdəsindəki ox orta axın istiqamətinə uyğunlaşdırılmalı və çirkin çökməsini asanlaşdırmaq üçün filtr ekranı üzü aşağıya doğru quraşdırılmalıdır. İkincisi, flanşın hizalanmasını və bərkidilməsini təmin edin. Flanş üzləri paralel və konsentrik olmalıdır, contalar mərkəzləşməlidir və qabıq deformasiyasının qarşısını almaq üçün boltlar diaqonal olaraq mərhələlərlə sıxılmalıdır. Üçüncüsü, boru kəmərinə dəstək və filtrdən əvvəl qorunma təmin edin. Filtr boru kəmərinin ağırlığını daşımamalıdır; boru kəməri böyük hissəcikləri çıxarmaq üçün quraşdırmadan əvvəl təmizlənməlidir. Shenchi ətraflı quraşdırma təlimatları təqdim edir, ODM/OEM fərdiləşdirməsini dəstəkləyir və filtrin uzunmüddətli sabit işləməsini təmin etmək üçün filtr mesh ölçüsü lazım olduqda tənzimlənə bilər.

Effektiv şəkildə süzülmüş maddələr

Shenchi ASME standart flanşlı Y tipli filtrlər ilk növbədə boru kəməri mühitində bərk asılmış maddələri süzür. Buraya aşağıdakılar daxildir: qaynaq şlakları, dəmir qırıntıları və boru kəmərinin qaynaqlanması nəticəsində yaranan pas qalıqları; tikintidən qalan qum, torpaq, çətənə lifləri və mastik qalıqları; medianın özü tərəfindən daşınan hissəciklər, kristallar və çöküntülər; boru kəmərinin qocalması və soyulması daxili divarından pas miqyası və miqyaslı fraqmentlər; və sürtkü yağında olan metal qırıntıları və digər çirkləri. Filtrləmə dəqiqliyi medianın tələb olunan təmizliyindən asılı olaraq 50-300 mesh arasında seçilə bilər. Çin istehsalı olan ASME standart flanşlı Y tipli filtrlər WCB, SUS304 və SUS316L materiallarından hazırlanır, korroziyaya davamlılıq və müxtəlif mühitlərə uyğunlaşma imkanı təklif edir.

Filtrasiya üçün uyğun olmayan maddələr

Shenchi ASME B flanşlı Y tipli filtrlər aşağıdakı maddələrin süzülməsi üçün uyğun deyil: mühitdə həll olunan kimyəvi maddələr (məsələn, duzlu suda duzlar, məhlullarda turşular və qələvilər); yağ-su emulsiyaları; viskoz pastalar və ya kolloidlər; lifli yumşaq çirklər (filtr ekranına nüfuz edə və ya onun ətrafına sarıla bilər); və qaz mühitində qazlı çirkləndiricilər. Bu media üçün digər növ filtrlər seçilməlidir. ASME B flanşlı Y tipli filtrləri satarkən, Shenchi yanlış seçimdən qaçmaq üçün media xüsusiyyətlərini müştəri ilə təsdiqləyəcək. Qiymət siyahıları olan ASME B flanşlı Y tipli filtrlərə ətraflı seçim qaydaları daxildir.
