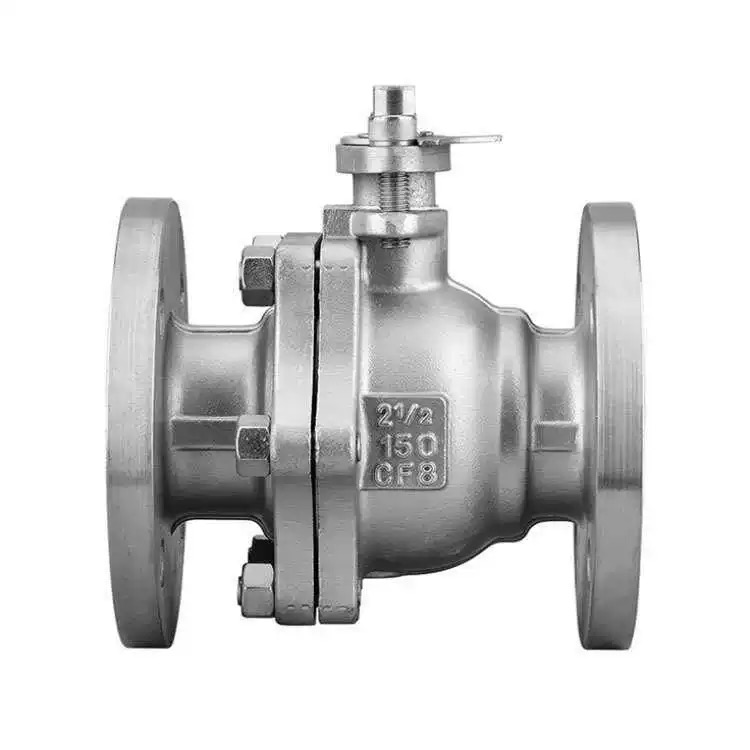

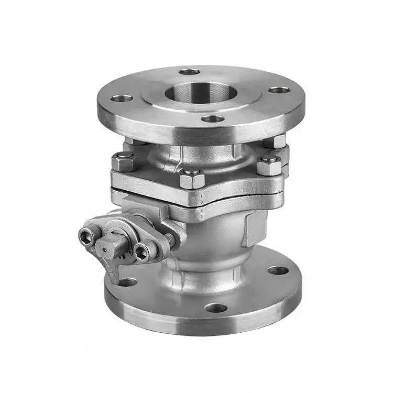

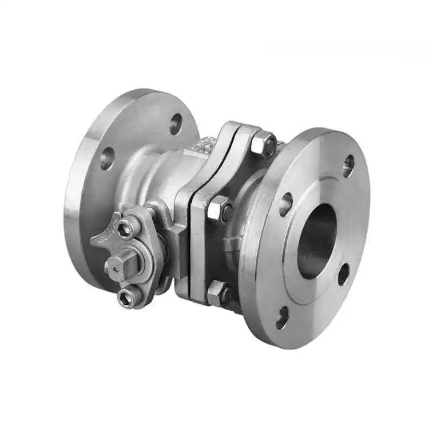

Amerika Standart Flanşlı Kürə Vana

İş prinsipi

Media axını topun 90° fırlanması ilə idarə olunur.

Boru ilə eyni diametrli bir deşik topun mərkəzində yerləşir. Tutacaq və ya ötürücü çuxur boru oxuna uyğunlaşana qədər topu 90° döndərdikdə, media maneəsiz sərbəst axır, klapan tam açıqdır və axın müqaviməti demək olar ki, sıfırdır. Top, deşik boruya dik olana qədər daha 90 ° fırlandıqda, bərk sferik səth keçidi tamamilə bloklayır, klapan bağlanır və etibarlı bağlanma əldə edilir.

Amerika Standart Flanşlı Kürə Vana iki istiqamətli sızdırmazlıq dizaynını qəbul edərək, medianın axın istiqamətində məhdudiyyətlər olmadan istənilən istiqamətdən daxil olmasına imkan verir. Yumşaq möhürlər (PTFE/PPL) sıfır sızma təmin edir, sərt möhürlər isə yüksək temperatur və yüksək təzyiq üçün uyğundur. Klapanın gövdəsi yüksək təzyiq altında təhlükəsizliyi və etibarlılığı təmin etmək üçün partlama əleyhinə quruluşa malikdir. Shenchi ASME standart flanşlı top klapanları ciddi şəkildə API 608 standartlarına uyğun olaraq istehsal olunur, sürətli işləmə və sıx sızdırmazlıq təklif edərək onları neft, kimya və təbii qaz sənayelərində ASME standart boru kəmərləri üçün ideal bağlama klapanları edir.

Məhsul parametrləri

Məhsulun adı: Amerika Standart Flanşlı Kürə Vana	spesifikasiyalar: (1/8"-4") DN6-DN100
Nominal təzyiq: PN16	Korpus materialı: WCB, SUS304 (CF8), SUS316L (CF3M) Korpus materialı: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartlar: ANSI, BS, DIN, ISO, JIS	Tətbiq olunan temperatur: -20 ℃ ~ + 150 ℃ (normal), + 350 ℃ (yüksək temperatur), -196 ℃ (aşağı temperatur)
Daxili Metal Material: WCB, SUS304 (CF8), SUS316L (CF3M)	Orta temperatur: Yüksək temperatur, aşağı temperatur, orta temperatur, normal temperatur
Əməliyyat üsulu: Manua	Möhürlər: EPDM, PPL
Qoşulma üsulu: flanş bağlantısı	Tətbiqlər: Su, hava, qaz, yağ, maye və s.
Mənşə: ÇinOrigin: ChinaOrigin: ChinaOrigin: China	Nümunə: Nümunələr mövcuddur

Əsas struktur və dizayn məqamları

Shenchi-nin yüksək keyfiyyətli Amerika Standart Flanşlı Kürəcikləri klapan gövdəsi, top, gövdə və oturacaq möhürlərindən ibarət əsas quruluşa malikdir. Top ya üzən top dizaynı (DN50 və aşağıda) və ya sabit top dizaynı (DN50 və yuxarı) ola bilər. Topun deşiyi borunun daxili diametrinə uyğun gəlir, nəticədə tam açıq olduqda axın müqaviməti sıfıra yaxın olur. Gövdənin partlamağa qarşı quruluşu gövdənin yüksək təzyiq altında uçmasının qarşısını alır. Antistatik cihaz top və gövdə arasında keçiriciliyi təmin edərək statik elektrik yığılmasının qarşısını alır. Mövcud kotirovkaları olan ASME flanşlı top klapanları üçün Shenchi müştərilər üçün dəqiq model seçimini və büdcə hesablamasını asanlaşdırmaq üçün ətraflı texniki parametr cədvəlləri təqdim edir.
