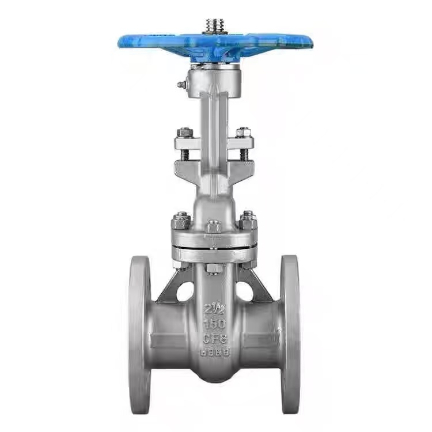

Amerika Standart Yüksələn Kök Flanşlı Qapı Klapanı

ASME Yükselen Kök Flanşlı Qapı Valfının İş Prinsipi

Operator əl çarxını çevirdikdə, əl çarxı klapan sapını döndərmək üçün idarə edir. Klapanın gövdəsinin yuxarı ucunda olan trapesiyavari sap klapan sapı qozu ilə birləşərək fırlanma hərəkətini eksenel xətti hərəkətə çevirir. Klapanın gövdəsi və qapısı birləşdirildiyi üçün klapan sapı darvazanın birlikdə qalxmasına və ya düşməsinə səbəb olacaqdır.

Klapanı açmaq üçün əl çarxını saat yönünün əksinə çevirin. Klapanın gövdəsi qapını xətti hərəkətlə yuxarıya doğru hərəkət etdirərək, qapının klapan oturacağından ayrılmasına səbəb olur. Qapı klapanın nominal diametrinin iki qatına bərabər hündürlüyə qaldırıldıqda, maye keçidi tamamilə maneəsizdir və klapan tam açıq vəziyyətdədir. Əməliyyat zamanı əl çarxı adətən daha çox dönə bilməyəcəyi vəziyyətə çevrilir və sonra tam açıq vəziyyətə nail olmaq üçün yarım döngə bir döngəyə çevrilir, temperaturun dəyişməsi səbəbindən klapan sapının kilidlənməsinin qarşısını alır.

Klapanı bağlamaq üçün əl çarxını saat yönünə çevirin. Klapanın gövdəsi qapını xətti hərəkətlə aşağıya doğru hərəkət etdirərək, qapının klapan oturacağına basmasına səbəb olur. Əl çarxının tətbiq etdiyi fırlanma momenti məcburi sızdırmazlıq qüvvəsi yaradır və boru kəmərindəki mühitin təzyiqi də qapını digər klapan oturacağına sıxaraq, özünü sızdırmazlıq effekti yaradır. Bu ikili hərəkət bağlandıqda sıfır sızma təmin edir.

Yüksələn klapan klapanının əsas xüsusiyyəti klapan sapının darvaza ilə sinxron olaraq qalxıb enməsidir. Operatorlar klapan qapağından kənara çıxan klapan sapının uzunluğunu müşahidə etməklə klapanın açıq/qapalı vəziyyətini vizual olaraq təyin edə bilərlər — gövdə nə qədər uzun olarsa, klapan daha geniş açılır; gövdə tamamilə geri çəkildikdə, klapan bağlanır.

Qeyd etmək xüsusilə vacibdir ki, ASME (Amerika Standartı) yüksələn gövdəli flanş qapısı klapanları yalnız tam açıq və ya tam qapalı vəziyyətdə istifadə edilə bilər və nəzarət klapanları kimi istifadə edilə bilməz. Uzun müddət qismən açıq vəziyyətdə qaldıqda, yüksək sürətli axan mühit sızdırmazlıq səthlərini aşındıracaq, darvaza və oturacaqda aşınmaya səbəb olacaq və nəticədə klapan sızmasına səbəb olacaqdır. Bundan əlavə, mühit hər iki istiqamətdə qapı klapanının hər iki tərəfindən daxil ola bilər ki, bu da quraşdırma zamanı axın istiqamətini nəzərə almaq ehtiyacını aradan qaldırır və saytın yerləşdirilməsini asanlaşdırır.

Məhsul parametrləri

Yüksək Temperatur və Yüksək Təzyiq Müqaviməti

Shenchi ASME Standart Yüksələn Gövdəli Flanşlı Qapı Vanaları iki əsas performans üstünlüyünə malikdir: yüksək temperatur müqaviməti və yüksək təzyiq müqaviməti. WCB materialı 425 ℃-ə qədər olan temperaturlara davam edə bilər, paslanmayan polad isə daha geniş temperatur diapazonu üçün uyğundur. Sinif 150 təzyiq dərəcəsi, iş təzyiqi otaq temperaturunda 1,9MPa-ya çatır, PN16 standartını üstələyir. Möhürlər yüksək temperatura davamlı PPL və ya suya davamlı EPDM növlərində mövcuddur. Çin istehsalı olan Shenchi yüksək temperatur və yüksək təzyiq şəraitində uzunmüddətli sabit işləməyi təmin edərək, xammaldan hazır məhsula qədər hərtərəfli keyfiyyət nəzarətini həyata keçirir.

Class 150 standartlarını aşan etibarlı yüksək təzyiq performansı

Shenchi'nin ASME B16.10 standart yüksələn gövdəli flanş qapısı klapan etibarlı yüksək təzyiq müqavimətinə malikdir. Flanş bağlantısı ASME B16.10 standartlarına uyğundur, bərabər bərkidilmiş boltlar və contalar üzərində vahid təzyiq paylanması ilə. Sinif 150 reytinqi kifayət qədər ölçülən təzyiq marjası ilə otaq temperaturunda 1,9 MPa iş təzyiqi təklif edir. Valf gövdəsinin divar qalınlığı gücləndirilmiş təhlükəsizlik üçün milli standartları üstələyən ASME standartlarına uyğun olaraq hazırlanmışdır. Shenchi endirimli ASME standart yüksələn kök flanş qapısı klapanlarını təklif edir; toplu alışlar endirimlərə uyğun gəlir və yüksək təzyiq şəraitində uzunmüddətli sabit işləməyi təmin edir.

Fabrika Birbaşa Satınalma və OEM Fərdiləşdirmə Dəstəyi

Shenchi, ASME (Amerika Standartı) yüksələn kök flanş qapı klapanlarının tədarükçüsü olaraq, nümunə hazırlama xidmətləri təklif edir. Biz vasitəçi qiymətlərini aradan qaldıraraq, şəffaf fabrik qiymətləri ilə endirimli ASME yüksələn kök flanşlı qapı klapanlarını təklif edirik. Biz ODM və OEM fərdiləşdirməni dəstəkləyirik; materiallar, diametrlər, flanş standartları və iş üsulları ehtiyaclarınıza uyğunlaşdırıla bilər. Bizim ASME yüksələn gövdəli flanşlı qapı klapanlarımız sadə quruluşa və aşağı texniki xidmət xərclərinə malikdir. Çin istehsalı olan Shenchi ASME yüksələn kök flanş qapı klapanları keyfiyyət baxımından etibarlıdır və sabit çatdırılma müddətinə malikdir. Qlobal müştərilər ətraflı texniki parametrlər və ən son güzəştli kotirovkalar üçün Shenchi ilə əlaqə saxlaya bilərlər.
