L Tipli Paqoda Su Borusu Bağlayıcısı

Məhsul növləri

L-Tipi Paqoda Su Borusu Bağlayıcılarının peşəkar Çin istehsalçısı olaraq, Shenchi iki əsas məhsul növünü təklif edir:

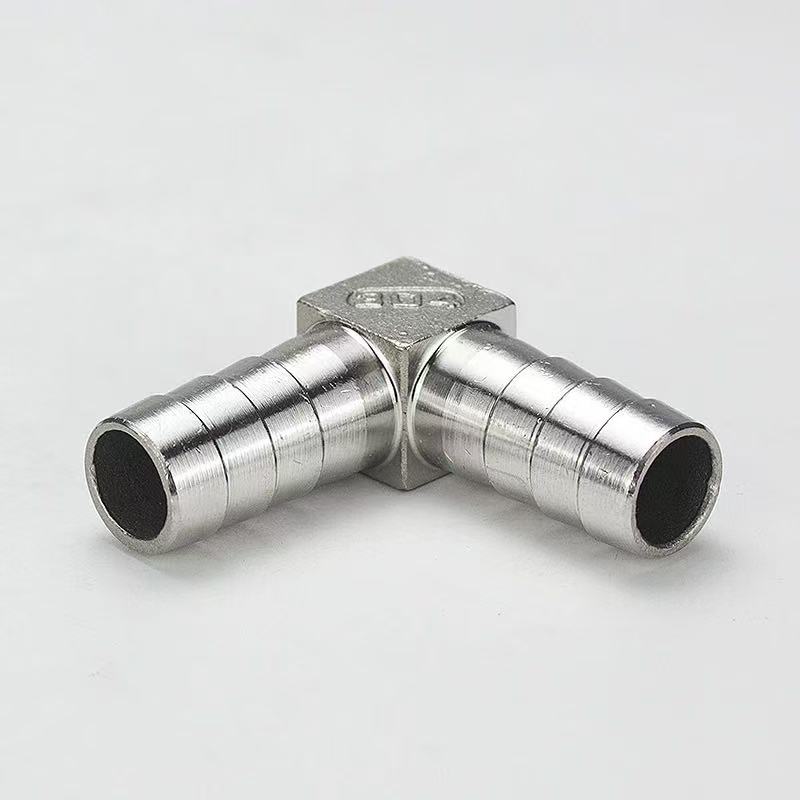

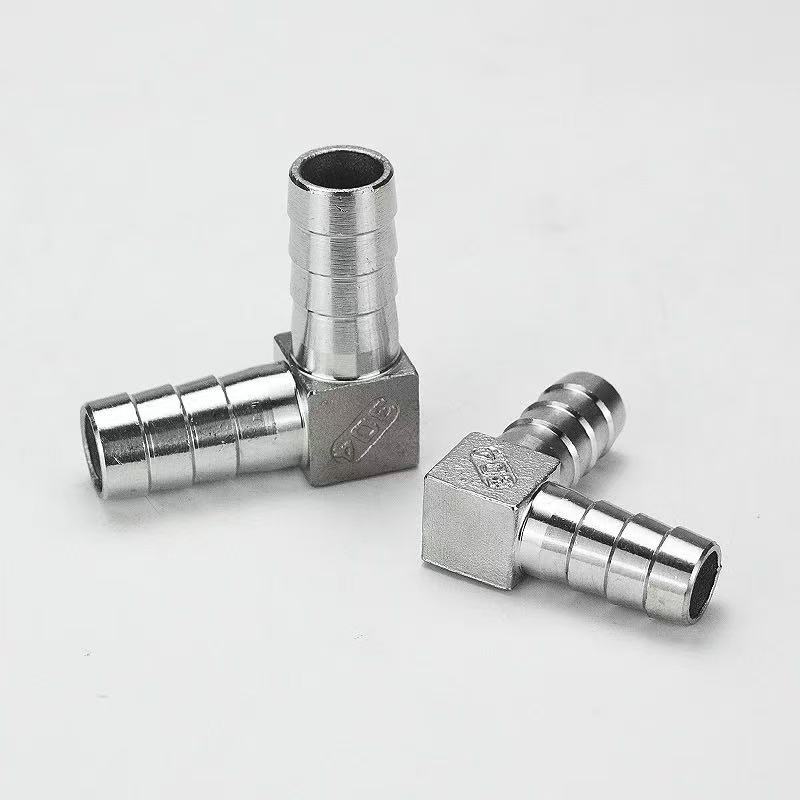

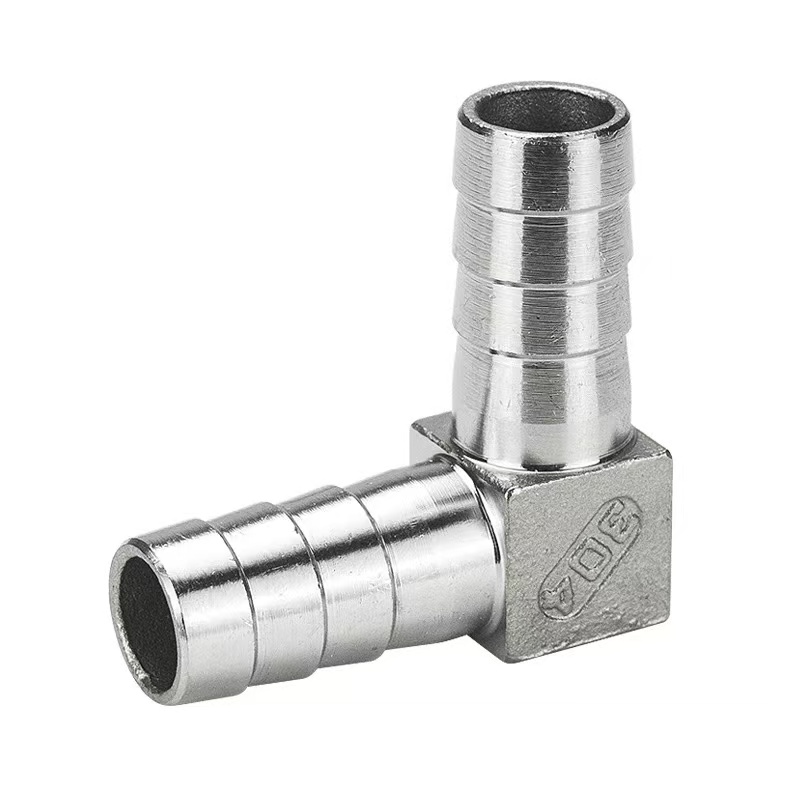

L Tipli Paqoda Su Borusu Bağlayıcısı: Hər iki ucunda iki çevik şlanq arasında 90 dərəcə istiqamətli əlaqə yaratmaq üçün nəzərdə tutulmuş tikanlı paqoda quruluşu var.

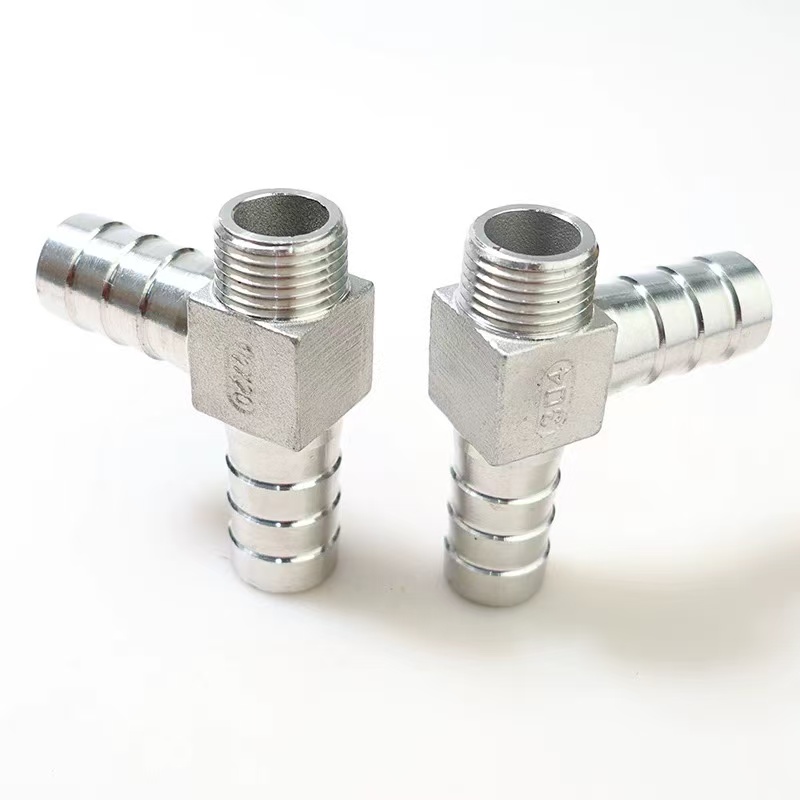

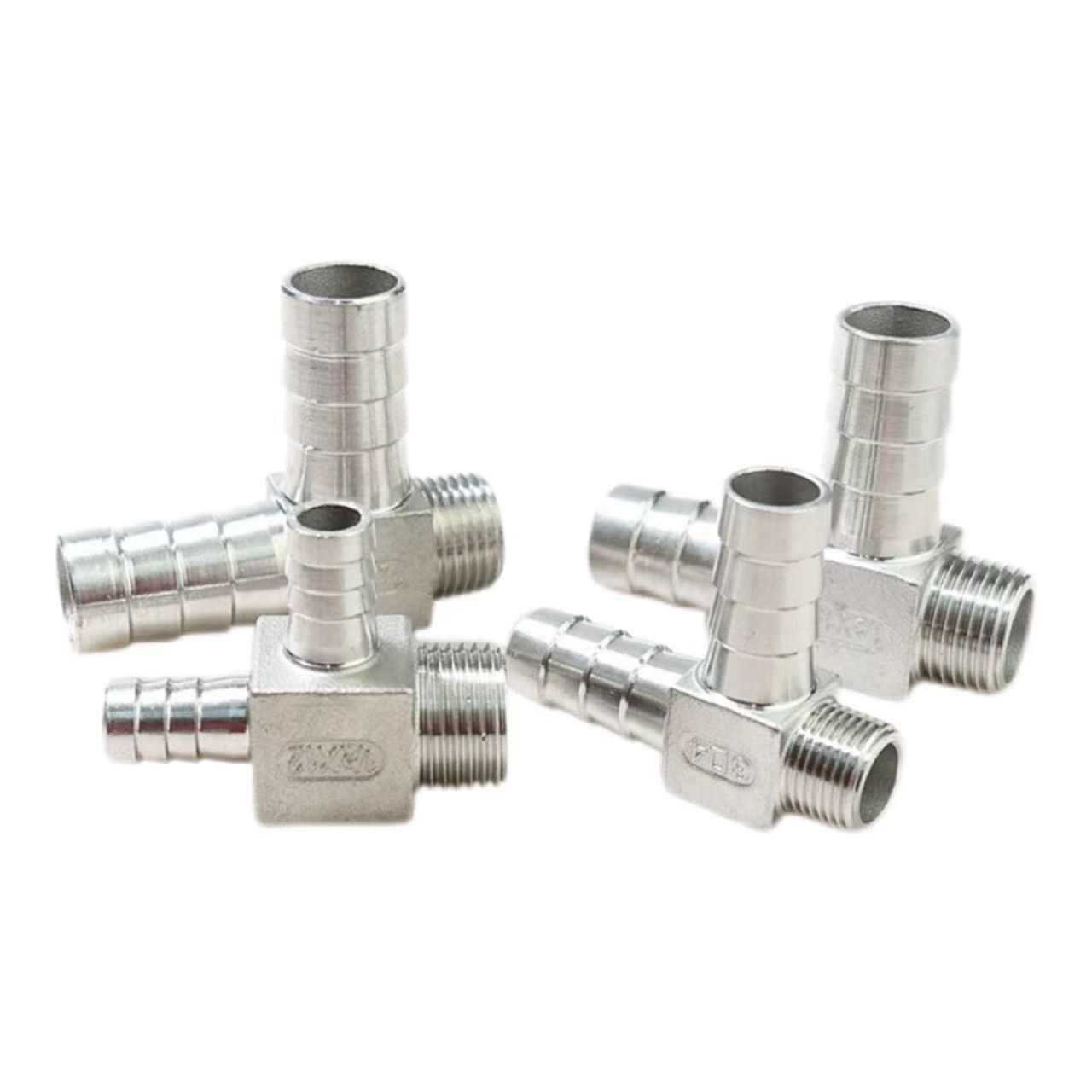

L Tipli Kişi Yivli Paqoda Konnektoru: Bir ucunda çevik hortuma qoşulmaq üçün tikanlı paqoda quruluşu, digər ucunda isə daxili (qadın) yivli portu olan şlanq və avadanlıq arasında 90 dərəcə istiqamətli əlaqə yaratmaq üçün nəzərdə tutulmuş xarici (kişi) yivlər var.

Hər iki növ tikanlı paqoda ucları üçün eyni xüsusiyyətlərə malik 90 dərəcə bucaqlı dizayna malikdir. Onlar müxtəlif materiallarda mövcuddur: 304 paslanmayan polad, 316L paslanmayan polad və ya mis. Əsas fərq qoşulma metodundadır: birincisi birbaşa şlanq-şlanq əlaqəsini asanlaşdırır, ikincisi isə şlanq və avadanlıq arasında keçid əlaqəsini asanlaşdırır və bununla da müxtəlif quraşdırma ssenarilərinə uyğun çevik seçim variantları təklif edir.

L Tipli Paqoda Su Borusu Bağlayıcısı ilə L Tipli Kişi Yivli Paqoda Bağlayıcısı arasındakı fərq nədir?

Əsas fərq: Shenchi L-Tipi Paqoda Su Borusu Bağlayıcısı ikiqat dirəkli interfeysə malikdir (hər iki ucu tikanlı paqoda başlıqlarıdır, birbaşa çevik şlanqlara qoşulmaq üçün nəzərdə tutulmuşdur). L Tipli Kişi Yivli Paqoda Konnektorunun bir ucunda xarici sap, digər ucunda isə tikanlı paqoda var, çevik şlanqı sərt boruya və ya daxili yivli klapan gövdəsinə birləşdirmək üçün nəzərdə tutulmuşdur. Şençi’s yüksək performanslı L Tipli Paqoda Su Borusu Bağlayıcıları mis və ya 304/316L paslanmayan poladdan hazırlanmışdır; onların 90 dərəcə düzbucaqlı strukturu boru kəmərlərinin yönləndirilməsi üçün idealdır. İki dirəkli dizayn möhkəm, etibarlı tutuş təmin edir—xüsusilə şlanq sıxacları ilə birləşdirildikdə—ayrılması və sızmasının qarşısını almaq üçün. Bu fitinqlər təzyiqə, korroziyaya və yaşlanmaya qarşı əla müqavimət göstərir. 316L paslanmayan polad variantı xüsusilə dəniz suyu və ya kimyəvi emal ilə əlaqəli yüksək korroziyalı mühitlər üçün uyğundur. Quraşdırılması asan olan bu fitinqlər santexnika, pnevmatik sistemlər və sənaye maye tətbiqlərində aşağı təzyiqli şlanq birləşmələri üçün idealdır və müstəsna sabitlik və davamlılıq təklif edir.

Məhsulun spesifikasiyası

Quraşdırma Təlimatları

Milli standartlara uyğun istehsal edilən Shenchi markası L-Type Pagoda Su Borusu Konnektorunu quraşdırmaq asandır. Aşağıdakı addımlar etibarlı əlaqəni təmin edir:

Addım 1: Şlanqın kəsilməsi

Paqoda tikanlarına mükəmməl uyğunlaşmasını təmin etmək üçün şlanqın ucunu dördbucaqlı və düz kəsmək üçün xüsusi şlanq kəsicidən istifadə edin. Örgülü və ya gücləndirilmiş şlanqlar üçün kənarları bağlamaq və aşınmanın qarşısını almaq üçün isti kəsmə üsulundan istifadə etmək tövsiyə olunur.

Addım 2: Pagoda Son Bağlantısı

Hortumun üzü paqoda fitinqinin əsası ilə təmasda olana qədər şlanqı şaquli olaraq paqoda ucuna daxil edin. Paqoda tikanları, şlanq daxil edildikdən sonra çoxlu sızdırmazlıq halqaları yaradan pilləli dizayna malikdir. Yüksək təzyiqli tətbiqlər üçün əlaqəni paslanmayan poladdan şlanq qısqacı və ya yay klipi ilə təmin edin; sıxac ikinci və üçüncü paqoda tikanları arasında yerləşdirilməlidir.

Addım 3: Yivli Son Bağlantı

Onun spesifikasiyasına əsasən yivli uc üçün uyğun sızdırmazlıq üsulunu seçin: G-yivləri (paralel boru ipləri) möhürləmək üçün rezin və ya mis conta tələb edir; NPT və ya R-yivləri (konuslu boru ipləri) bərkidilməzdən əvvəl PTFE iplik möhürləyici lentin 3-5 növbəsini sarmağı tələb edir. Dartarkən, fırlanma momentinin şlanqın birləşmə nöqtəsinə ötürülməsinin qarşısını almaq üçün açarı fitinqin altıbucaqlı gövdəsinə tətbiq edin.

Addım 4: Təzyiq Testi

Quraşdırma başa çatdıqdan sonra sistemin iş təzyiqinin 1,5 qatında statik təzyiq testini həyata keçirin. Bu təzyiqi 3 dəqiqə saxladıqdan sonra heç bir sızma müşahidə edilmirsə, montaj istifadəyə hazırdır. Bu seriyada müvafiq L-Tipli Kişi Yivli Paqoda Konnektoru üçün quraşdırma proseduru eynidir - yalnız ip tipində fərqlənir - xüsusi interfeys tələbləri əsasında çevik seçim etməyə imkan verir.

Tətbiq Sahələri

1. Su Təmizləyici Avadanlıq

L Tipli Paqoda Su Borusu Bağlayıcısı su təmizləyicilərində, su yumşaldıcılarında və RO (Əks Osmos) sistemlərində PE və PU boruları arasında 90 dərəcə istiqamətli əlaqə üçün nəzərdə tutulmuşdur. 316L paslanmayan poladdan istehsal olunduqda, qida dərəcəli sanitar tələblərə cavab verir. Avadanlıq interfeysinin daxili (qadın) yivli olduğu proqramlar üçün eyni seriyaya daxil olan tamamlayıcı L Tipli Kişi Yivli Paqoda Konnektoru mövcuddur.

2. Pnevmatik Avtomatlaşdırma Sistemləri

Hava kompressorlarında, pnevmatik klapan manifoldlarında və avtomatlaşdırılmış montaj xətlərində pnevmatik boruların marşrutlaşdırılması üçün istifadə olunur. Onun L formalı strukturu daxili avadanlığın sahəsinə qənaət edir, eyni zamanda tez qoşulan kollektorlarla uyğunluq sürətli montaj, sökülmə və texniki xidmətin aparılmasını asanlaşdırır.

3. Santexnika və Məişət Avadanlıqları

Ağıllı tualetlər, qabyuyan maşınlar, paltaryuyan maşınlar və oxşar cihazlar üçün su giriş şlanqlarını birləşdirir. Pirinçdən qurulduqda, L Tipli Paqoda Su Borusu Konnektoru əla istilik keçiriciliyi təklif edir və onu isti su xətləri üçün uyğun edir. L Tipli Kişi Yivli Paqoda Konnektoru idxal olunan avadanlıqlarda olan daha geniş diapazonlu interfeys standartlarını yerləşdirmək üçün nəzərdə tutulmuşdur.

4. Sənaye Soyutma və Yağlama Sistemləri

Dəzgah soyutma xətlərində və hidravlik yağlama sistemlərində tətbiq olunur. Paslanmayan polad konstruksiya üstün korroziyaya davamlılıq təmin edərək, yağ dumanı, kəsici mayelər və oxşar mürəkkəb iş şəraiti ilə bağlı tələbkar mühitlərdə etibarlı performansa imkan verir.
