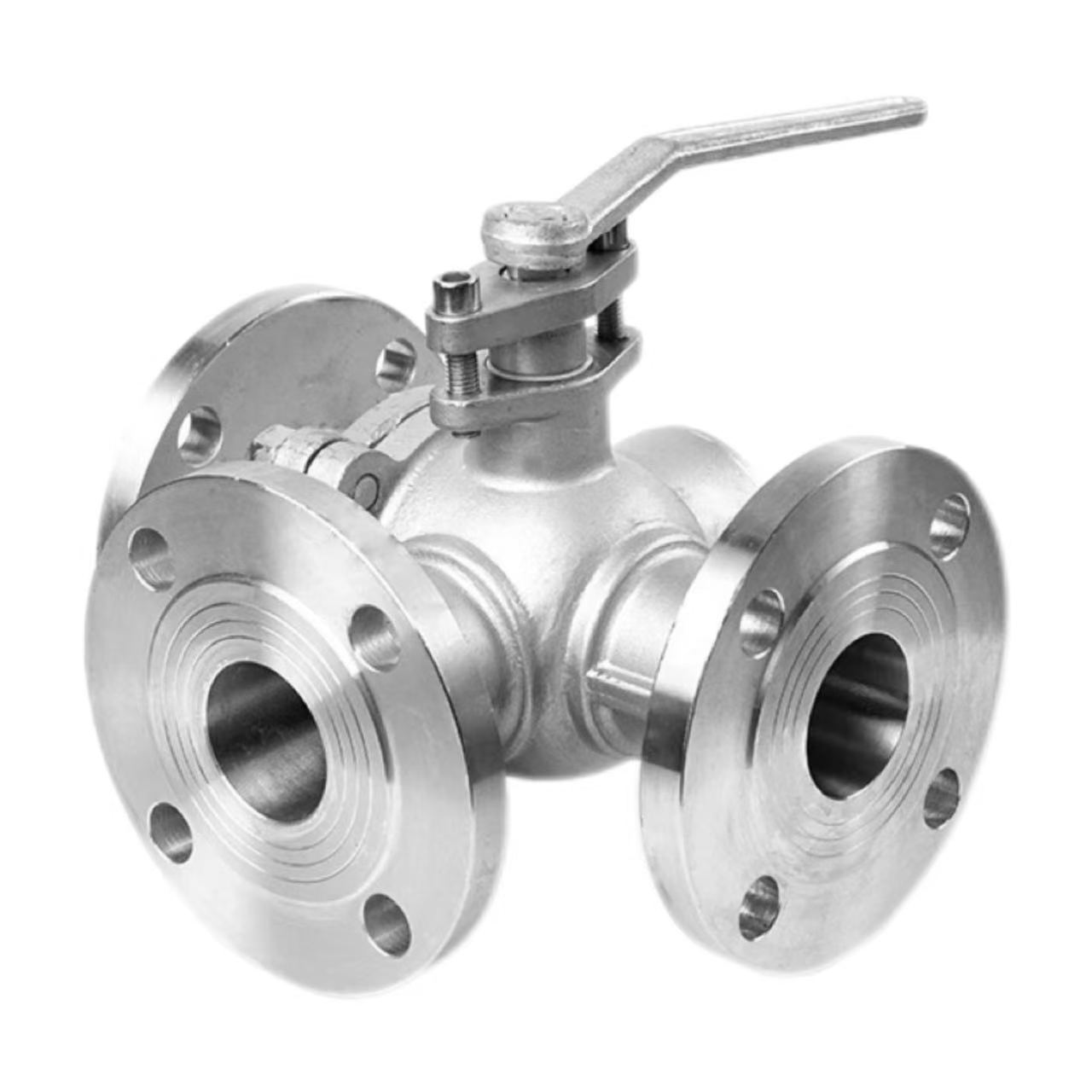

Üç yollu flanşlı top klapan

İş prinsipi

Shenchi fabrikinin korroziyaya davamlı üç yollu flanşlı top klapanının iş prinsipi topa kəsilmiş L və ya T şəkilli kanallara əsaslanır. Top klapan gövdəsinin mərkəzinə yerləşdirilir və sapı ilə fırlanır. Top fırlandıqda, kanallar müxtəlif klapan portlarına uyğunlaşır və ya onlardan kənarlaşır, orta axın istiqamətinin dəyişdirilməsini, birləşməsini və ya parçalanmasını həyata keçirir.

L formalı top:

 90° fırlanma mühitin girişdən istənilən çıxışa keçməsinə imkan verir ki, bu da bir giriş və iki çıxış və ya iki giriş və bir çıxış ilə ssenariləri dəyişdirmək üçün uyğundur, məsələn, alternativ olaraq iki reaktora maye verilməsi.

T şəklində top:

180° fırlanma hər üç portun eyni vaxtda qoşulmasına və ya hər hansı iki portun bir-birinə bağlanmasına imkan verir, iki medianı qarışdırmaq və sonra çıxış (birləşdirmək) və ya bir medianı iki çıxışa bölmək (parçalamaq), məsələn, kondisioner isti və soyuq su qarışdırma sistemlərində.

Məhsul parametrləri:

Məhsulun adı: Üç yollu flanşlı top klapan	Xüsusiyyətlər: (1/8"-4") DN6-DN100
Nominal təzyiq: PN16	Korpus materialı: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartlar: ANSI, BS, DIN, ISO, JIS	Tətbiq olunan temperatur: -20 ℃ ~ + 150 ℃ (standart), + 350 ℃ (yüksək temperatur), -196 ℃ (aşağı temperatur)
Daxili Metal Material: WCB, SUS304 (CF8), SUS316L (CF3M)	Orta temperatur: Yüksək temperatur, aşağı temperatur, orta temperatur, normal temperatur
Əməliyyat üsulu: əl ilə	Möhürlər: EPDM, PPL
Qoşulma üsulu: Flanş bağlantısı	Tətbiqlər: Su, hava, qaz, yağ, maye və s.
Mənşə: Çin	Nümunə: Nümunələr mövcuddur

Flanşlı birləşmənin üstünlükləri:

Shenchi 3 yollu flanşlı top klapanları flanş birləşmələrindən istifadə edir. Yivli birləşmələrlə müqayisədə flanşlı birləşmələr daha yüksək təzyiq müqaviməti təklif edir; PN16 reytinqi 1.6MPa təzyiqə davamlı şəkildə tab gətirə bilər. Sökülmə rahatdır, boru kəmərinin müntəzəm yoxlanılmasını və texniki xidmətini asanlaşdırır. Etibarlı sızdırmazlıq təmin edilir; flanş contası və boltlar sızma riskini aradan qaldırmaq üçün birlikdə işləyir. Böyük diametrli boru kəmərləri üçün uyğundur; yivli birləşmələrin çətin olduğu DN50-dən yuxarı diametrlər üçün flanşlar standart seçimdir. Çinli 3 yollu flanşlı klapan istehsalçısı Shenchi, qlobal müştərilərin ehtiyaclarına cavab verən ANSI, BS, DIN və JIS standartlarına uyğun flanşlar təklif edir.

Quraşdırma Əsas Nöqtəsi 1: Flanş Hizalanması

Flanşın hizalanması Shenchi üç yollu flanşlı top klapanını quraşdırarkən flanş üzləri hizalanmalıdır. İki flanş paralel və konsentrik olmalıdır, sapma flanş contasının icazə verilən diapazonundan çox olmamalıdır. Boltun hizalanmasının məcburi edilməsi klapan gövdəsinin deformasiyasına səbəb olacaq, topun fırlanmasına və sızdırmazlıq performansına təsir edəcəkdir. Hizalamadan sonra, conta mərkəzə yerləşdirilməlidir və ofset edilməməlidir. Aşağı qiymətli üç yollu flanşlı top klapan aşağı keyfiyyətə bərabər deyil; Shenchi məhsulları yüksək dəqiqlik və asan quraşdırma təklif edir. Korroziyaya davamlı üç yollu flanşlı klapanlar daha etibarlı sızdırmazlığı təmin edən standartlara cavab verən flanş səthinə malikdir.

İkinci quraşdırma nöqtəsi: Boltun bərkidilməsi

Flanşlı boltlar diaqonal olaraq mərhələlərlə sıxılmalıdır. Torku 180° diaqonal ardıcıllıqla 2-3 mərhələdə tədricən tətbiq edin. Bir tərəfi bir anda sıxmayın, əks halda contaya qeyri-bərabər təzyiq sızma kanalları yaradacaqdır. Bolt fırlanma anı standart dəyərlərə cavab verməlidir; həddindən artıq sıxma flanş və ya boltlar zədələnəcək, zəif sıxma isə kifayət qədər möhürlənmə ilə nəticələnəcək. Shenchi 3 yollu flanşlı top klapan fabriki, quraşdırıcılara istinad etmək üçün tövsiyə olunan fırlanma anı cədvəlini təqdim edir. Bu quraşdırma nöqtələri klapanların uzunmüddətli sızmadan işləməsini təmin etmək üçün çox vacibdir; zəhmət olmasa spesifikasiyalara ciddi əməl edin.

Quraşdırma Nöqtəsi 3: Boru Kəmərinin Dəstəyi və Təmizlənməsi

Quraşdırmadan əvvəl qaynaq şlaklarını, dəmir qırıntılarını, qumu və digər çirkləri təmizləmək üçün boru kəmərinin içini təmizləmək lazımdır. Valf boşluğuna daxil olan xarici obyektlər topu və ya möhürləri cızaraq sızmalara səbəb ola bilər. Boru kəməri müstəqil şəkildə dəstəklənməlidir; klapan boru kəmərinin ağırlığını daşımamalıdır. Böyük diametrli tee flanşlı top klapanları ağırdır; boru kəmərinin çökməsi flanşı mərkəzdən kənara çəkərək möhürü zədələyə bilər. Korroziyaya davamlı tee flanşlı top klapanları mis və ya paslanmayan polad klapan nüvəsi olan WCB, SUS304 və ya SUS316L materiallarından hazırlanır. Quraşdırma nöqtələrini tamamladıqdan sonra sapı tıxanmadan sərbəst dönməlidir; sonra klapan istifadəyə hazırdır.
