Döşəmə tikanlı fitinq

Shenchi, etibarlı sızdırmazlığı təmin edərkən, şlanqları avadanlıq panelləri vasitəsilə istiqamətləndirmək üçün xüsusi olaraq hazırlanmış yüksək keyfiyyətli Bulkhead Tikanlı Fitinqləri təqdim edir. Pirinç, SUS304 və SUS316L paslanmayan poladdan hazırlanmış bu fitinqlər güclü korroziyaya davamlıdır və geniş iş şəraiti üçün uyğundur.

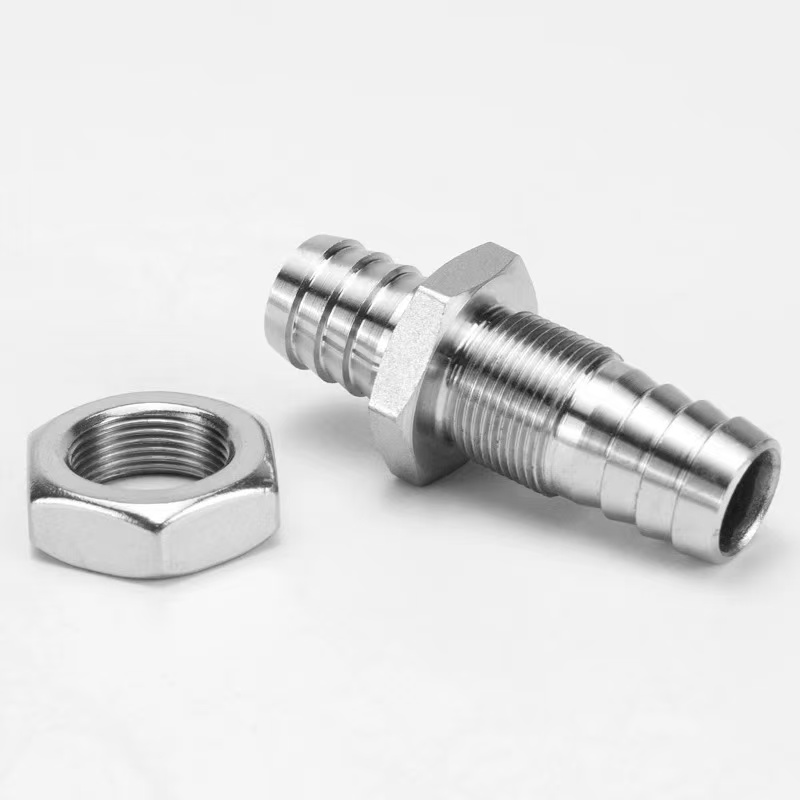

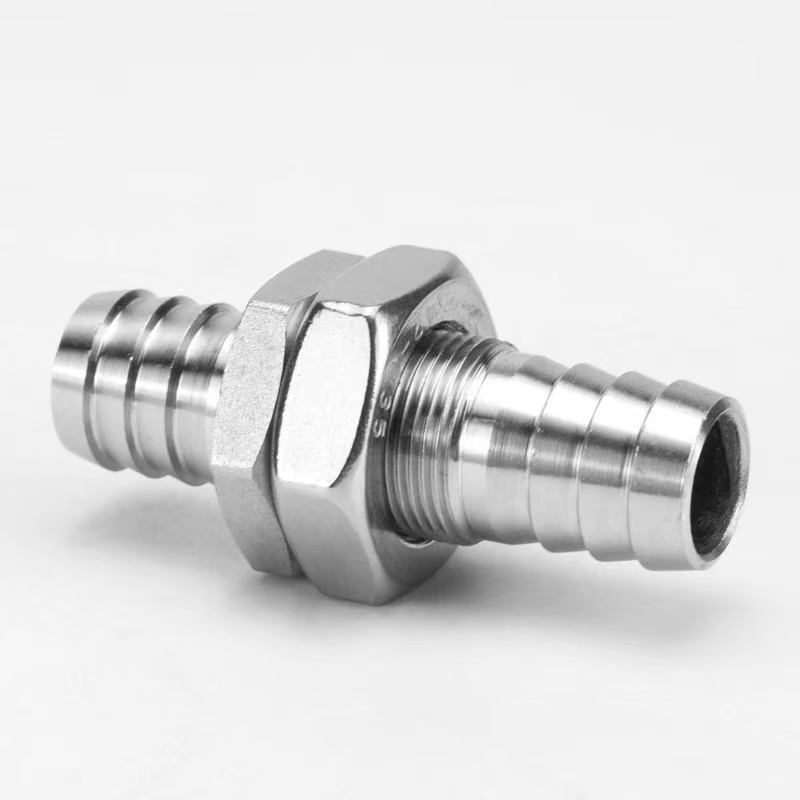

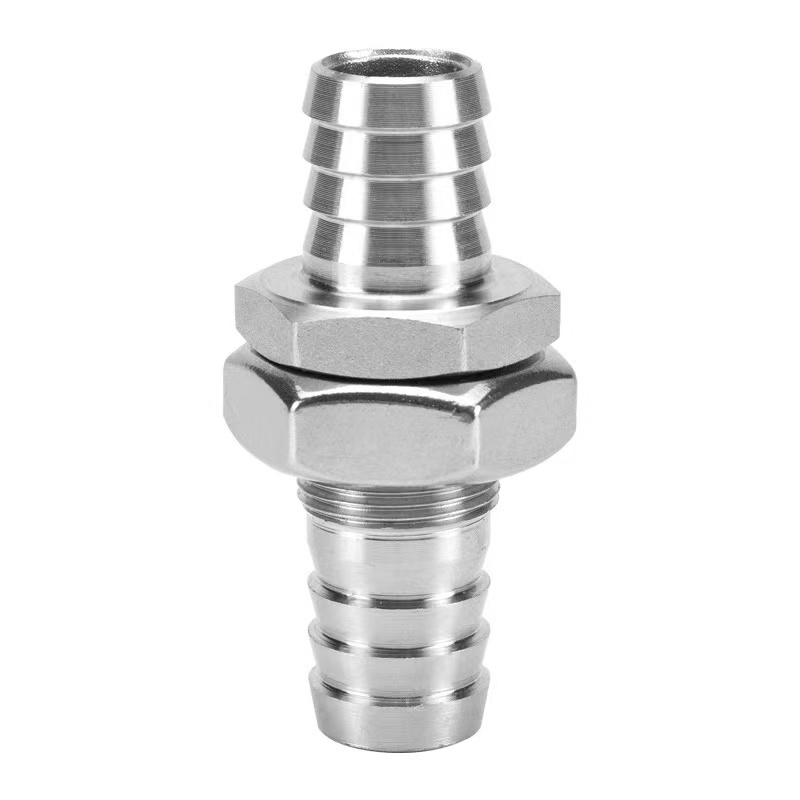

Məhsulun strukturu

Bulkhead Tikanlı Armaturun strukturuna arakəsmə yivləri, kilid qozu və tikanlı şlanq birləşmələri daxildir. Quraşdırma zamanı yalnız bir panel çuxuru tələb olunur; qozun bərkidilməsi fiksasiya və möhürləmə prosesini tamamlayır.

Tikanlı uc sürüşməyə qarşı yiv dizaynına malikdir və şlanq qısqacı ilə istifadə edildikdə təhlükəsiz əlaqəni təmin edir. Bu fitinqlər idarəetmə şkaflarında, su təmizləyici avadanlıqlarda, tibbi alətlərdə və digər əlaqəli sahələrdə geniş istifadə olunur.

Məhsulun spesifikasiyası

Struktur üstünlükləri

Bölmə tikanlı fitinq, sabit sızdırmazlığı təmin edərkən şlanqları avadanlıq panelləri, qapaqlar və ya arakəsmələr vasitəsilə istiqamətləndirmək üçün xüsusi olaraq hazırlanmış boru fitinqidir. Onun əsas strukturuna arakəsmə yivli bölmə, kilid qozu, sızdırmazlıq contası və tikanlı hortum bağlantısı daxildir. Quraşdırma zamanı paneldə yalnız müvafiq diametrdə bir çuxur etmək lazımdır. Fitinqin iplik hissəsi çuxurdan keçirilir və fiksasiya və möhürləmə prosesini başa çatdırmaq üçün qoz qarşı tərəfdən bərkidilir.

1. Bölgənin Təmir strukturu:İp hissəsinin uzunluğu ümumi panel qalınlığına uyğunlaşdırılmışdır. Kilid qozu bərkidildikdən sonra o, panellə sərt bir fiksasiya təşkil edərək, fitinqin hətta xarici çəkmə qüvvələri altında da etibarlı qalmasını təmin edir.

2. Tikanlı Şlanq Bağlantısı:Panelin bir və ya hər iki tərəfində şlanqın daxil edilməsi və şlanq sıxacıyla möhürlənmiş bir əlaqə yaratmaq üçün tikanlı konik dişlər var. Tikanlı uc, adi fitinqlərdən əhəmiyyətli dərəcədə daha yüksək çəkilmə müqaviməti təklif edən ikiqat sürüşməyə qarşı yiv dizaynını qəbul edir.

3. Möhürləmə Sistemi:Panelin hər iki tərəfində rezin contalar və ya O-halqalar verilir. Qoz sıxıldıqda, sızdırmazlıq contası sıxılır, IP65 və ya daha yüksək qoruma dərəcəsi ilə panelin açılışında su və toz keçirməyən sızdırmazlığa nail olur.

Quraşdırma üsulu

Shenchi-nin davamlı Bulkhead Tikanlı Fitinqləri quraşdırmaq asandır. Təhlükəsiz və möhürlənmiş əlaqə yalnız altı addımda əldə edilə bilər:

Addım 1: Panel çuxurunun hazırlanması

İp bölməsinin xarici diametrinə əsaslanaraq paneldə müvafiq yuvarlaq bir çuxur düzəldin. Sızdırmazlıq contasına zərər verməmək üçün çuxur kənarının hamar və çapıqsız olduğundan əmin olun.

Addım 2: Sızdırmazlıq contasını quraşdırın

Daxil edilmiş EPDM sızdırmazlıq contasını fitinq bazasına basaraq sap hissəsinə sürüşdürün. Panelin hər iki tərəfində möhürlənmə tələb olunarsa, hər tərəfə bir conta qoyun.

Addım 3: Panel vasitəsilə daxil edin

Armatur əsasının panellə aradakı sızdırmaz conta ilə təmasda olmasını təmin edərək, ip hissəsini panelin bir tərəfindən dəliyə daxil edin.

Addım 4: Kilidləmə qozunu sıxın

Kilid qozunu panelin əks tərəfindən ip hissəsinə vidalayın və yavaş-yavaş bir açarla sıxın. Tövsiyə olunan fırlanma momenti: mis materiallar üçün 5–8 N·m və paslanmayan polad üçün 8–12 N·m. Bərkitmə zamanı fitinq gövdəsini sabit saxlayın.

Addım 5: Hortumu birləşdirin

Barbın xarici diametrinin şlanqın daxili diametrindən 0,5-1 mm böyük olduğu bir spesifikasiya seçin. Şlanqı bazaya çatana qədər şaquli olaraq tikanlı ucun üzərinə daxil edin. Yüksək təzyiqli tətbiqlər üçün, paslanmayan poladdan hazırlanmış şlanq sıxacından istifadə edin və onu ikinci və üçüncü tikanlar arasında bərkidin.

Addım 6: Sızdırmazlığın bütövlüyü testi

İş təzyiqinin 1,5 qatında statik təzyiq testini həyata keçirin. Üç dəqiqə ərzində heç bir sızma yoxdursa, quraşdırma uyğundur.
